PRODUCT CENTER

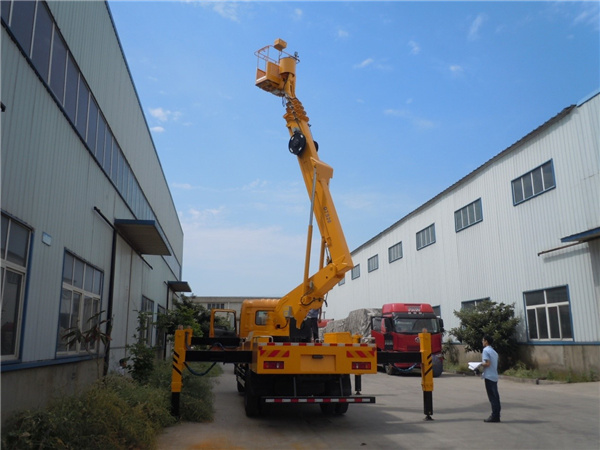

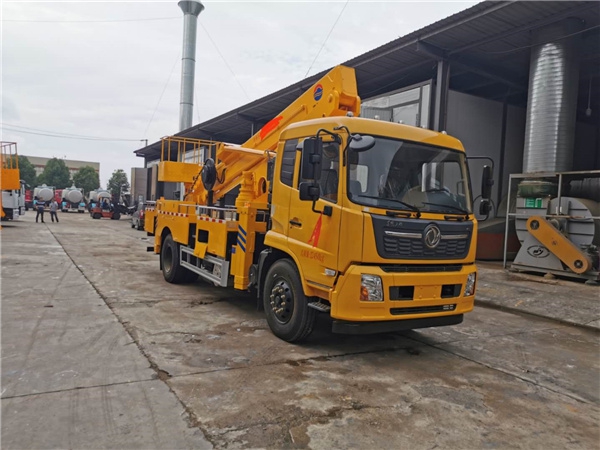

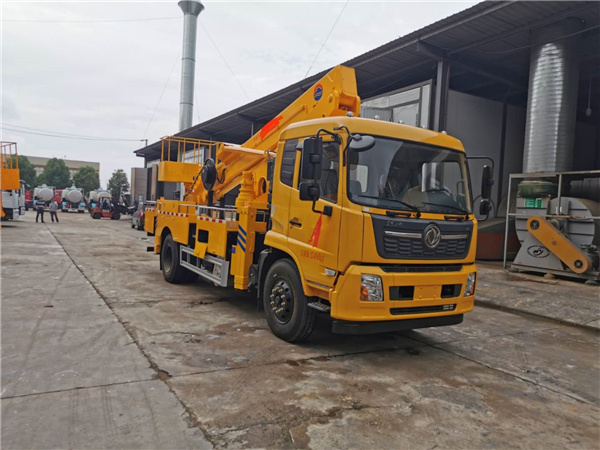

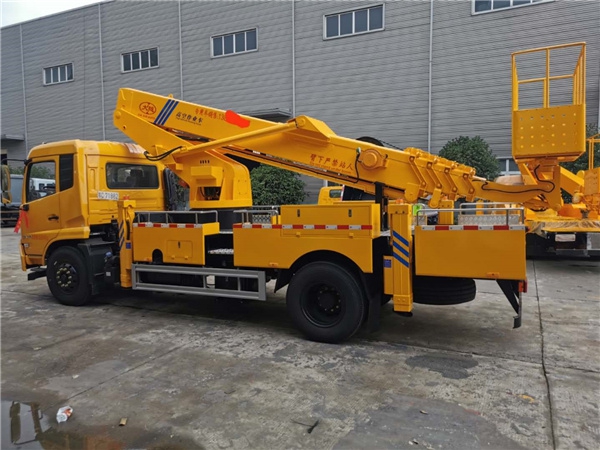

整車外形
主要技術參數
SCS5120JGKDFH6型高空作業車主要技術參數 | ||||
類別 | 項目 | 單位 | 數據 | |
尺寸參數 | ★總長 | mm | 9700 | |
★總寬 | mm | 2400 | ||
★總高 | mm | 3850 | ||
質量參數 | 乘坐人數（含駕駛員） | 人 | 3 | |
總質量 | kg | 12450 | ||
主要性能參數 | 工作平臺額定載荷★ | kg | 200 | |
**大作業高度★ | m | 38 | ||
**大作★業高度時作業幅度 | m | 6.16 | ||
**大作業幅度 | m | 15.6 | ||
**大作業幅度時作業高★度 | m | 5.6 | ||
支腿跨距★ | 橫向 | mm | 5370,5385 | |
縱向 | mm | 4975.5195 | ||
臂架變幅時間 | s | 150 | ||
臂架回轉速度 | s/r | 85 | ||
支腿收放時間 | s | 40 | ||
行駛參數 | ★前懸 | mm | 1400 | |
★后懸 | mm | 2150 | ||
★后伸 | mm | 650 | ||
★軸距 | mm | 4700 | ||
**高行駛速度 | Km/h | 98 | ||
**小離地間隙 | mm | 249 | ||
接近角 | . | 20 | ||
離去角 | . | 13 | ||
配置說明
部件名稱 | 簡要說明 |

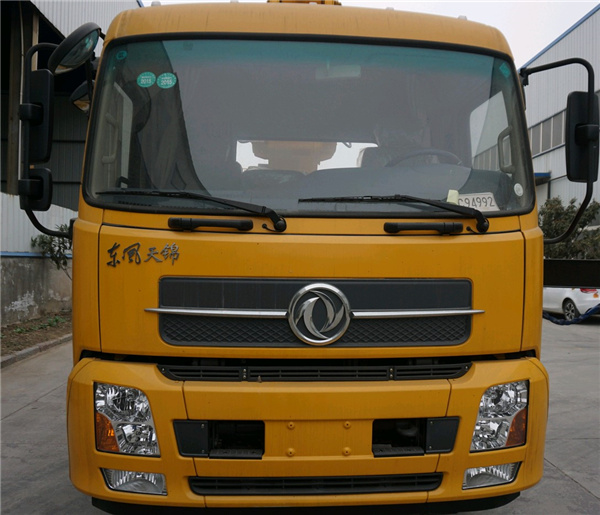

底盤 | 東風天錦 |
發動機 | 東風康明斯發動機B6.2NS6B210，功率154KW，國六排放 |
駕駛室 | 單排座，可乘坐3人，駕駛室裝備空調，行駛記錄系統 |
圍板及走臺板 | 不銹鋼圍欄及防滑走臺板 |
取力系統 | 氣動操作 |
工作平臺 | 1500x700x1150 |
臂架形式 | ★六節八邊型工作臂，四節同步伸縮 |
臂起落形式 | ★雙變幅油缸，臂起落、回轉更平穩。 |
回轉裝置 | 360度連續回轉 |
支腿 | ★前V后H型，兩節伸縮支腿，單獨可調 |
操作 | ★工作平臺和地面遙控器電氣操作，轉臺液壓操作 |
**系統 | 負載敏感比例**系統，實現無級調速 |
調平系統 | 液壓自動調平 |
